Kas tie išmanieji drėgmės jutikliai ir kodėl jie taip svarbu

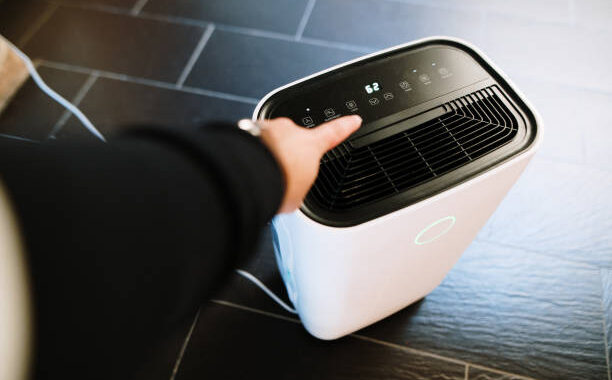

Turbūt daugelis esate matę tuos nedidelius elektronikos gabalėlius, kurie rodo oro drėgmę kambaryje, tačiau šiuolaikiniai išmanieji drėgmės jutikliai – tai jau visai kitas lygis. Jie ne tik matuoja drėgmę, bet ir siunčia duomenis į telefoną, integruojasi su pažangiais namų valdymo sistemomis, o kai kurie net gali automatiškai valdyti oro drėkintuvus ar sausinimo įrenginius.
Problema ta, kad bet koks jutiklis laikui bėgant gali pradėti meluoti. Kaip ir svarstyklės virtuvėje, kurios po kelių metų rodo, kad jūsų 100 gramų sveria 105, taip ir drėgmės jutikliai pamažu nukrypsta nuo tikrųjų rodmenų. Čia ir prasideda kalibravimo tema – procesas, kuris grąžina jutikliui tikslumą.
Drėgmės matavimas nėra toks paprastas, kaip galėtų atrodyti. Skirtingai nei temperatūrą, kurią galima pamatuoti gana tiesiogiai, santykinė oro drėgmė priklauso nuo daugelio veiksnių. Ji rodo, kiek vandens garų yra ore, palyginti su maksimaliu kiekiu, kurį oras gali sulaikyti esant tam tikrai temperatūrai. Todėl net nedideli nukrypimai gali reikšti didelius skirtumus praktikoje.
Kodėl jutikliai išsikreipina ir kada reikia kalibravimo
Drėgmės jutikliai naudoja įvairius principus – kai kurie matuoja elektrinę varžą, kiti talpą, dar kiti naudoja infraraudonąją spinduliuotę. Populiariausi buitiniuose prietaisuose yra talpiniai jutikliai, kurie veikia pagal principą, kad drėgmė keičia tam tikrų medžiagų elektrines savybes.
Laikui bėgant šie jutikliai susiduria su keletu problemų. Pirma, ant jautriojo elemento kaupiasi dulkės, riebalai ir kitos oro priemaišos. Antra, pats jutiklio medžiagos gali chemiškai keistis dėl nuolatinio kontakto su drėgnu oru. Trečia, mechaninis nusidėvėjimas – ypač jei jutiklis naudojamas kintančiomis sąlygomis.
Kalibravimo reikia ne tik dėl to, kad jutiklis susensta. Net nauji jutikliai retai būna idealiai tikslūs. Gamintojai paprastai nurodo tikslumą su tam tikra paklaida – pavyzdžiui, ±3%. Tai reiškia, kad jei tikroji drėgmė yra 50%, jūsų jutiklis gali rodyti bet ką nuo 47% iki 53%. Profesionalesnėse sistemose tokia paklaida nepriimtina.
Kaip suprasti, kad jūsų jutikliui reikia kalibravimo? Keletas ženklų: jei turite kelis jutiklius tame pačiame kambaryje ir jie rodo skirtingus rodmenis, jei drėgmės rodmenys atrodo nelogiški (pavyzdžiui, rodo 30% drėgmę, nors lauke lyja ir langai atidaryti), arba jei jutiklis naudojamas ilgiau nei metus be jokio patikrinimo.
Druskos metodas – paprasčiausias būdas namuose
Gera žinia ta, kad kalibravimui nebūtinai reikia brangios įrangos ar laboratorijos sąlygų. Egzistuoja paprastas, bet efektyvus metodas naudojant įprastą valgomąją druską ir sandarų indą.
Štai kaip tai veikia: kai paruošiate prisotintą druskos tirpalą (tai reiškia, kad į vandenį įdėjote tiek druskos, kad ji nebetirpsta), virš šio tirpalo susidaro oro sluoksnis su labai konkrečia santykinė drėgme – apie 75% esant kambario temperatūrai. Tai fizikinė konstanta, kuri nepriklauso nuo to, kiek druskos ar vandens naudojate – svarbu tik tai, kad tirpalas būtų prisotintas.
Praktiškai tai daroma taip: paimkite nedidelį indą (puikiai tinka stiklainis su dangčiu), suberkite į dugną kelias šaukštus druskos ir įpilkite šiek tiek vandens – tiek, kad druska būtų drėgna, bet ne ištirpusi. Turėtų likti matomų druskos kristalų. Tada į šį indą įdėkite savo drėgmės jutiklį, sandariai uždarykite ir palaukite 6-8 valandas.
Per šį laiką oro drėgmė inde stabilizuosis ties 75%. Jei jūsų jutiklis rodo kitą skaičių, žinote tikslų nukrypimą. Pavyzdžiui, jei jutiklis rodo 71%, tai reiškia, kad jis sistematiškai rodo 4% per mažai, ir galite atitinkamai koreguoti rodmenis arba, jei jutiklis turi kalibravimo funkciją, įvesti šią pataisą.
Profesionalesni kalibravimo metodai
Nors druskos metodas puikiai tinka namų sąlygoms, profesionaliose aplinkose naudojami tikslesni būdai. Vienas populiariausių – specialūs kalibravimo rinkiniai su prisotintomis druskų tirpalais, kurie sukuria skirtingus drėgmės lygius.
Skirtingos druskos sukuria skirtingą drėgmę: lithio chloridas duoda apie 11%, magnio chloridas – 33%, natrio chloridas (paprasta valgomoji druska) – 75%, kalio chloridas – 85%. Naudojant kelis tokius etalonus, galima patikrinti jutiklio tikslumą visame matavimo diapazone.
Profesionalūs kalibravimo rinkiniai paprastai ateina su specialiais sandariais konteineriais ir instrukcijomis. Jie nėra brangūs – dažniausiai kainuoja 20-50 eurų ir gali būti naudojami daugelį kartų. Vienintelis trūkumas – reikia palaukti po kelias valandas kiekvienam matavimo taškui.
Dar vienas metodas – naudoti profesionalų etaloninį drėgmės jutiklį. Tai brangiau (tokie jutikliai kainuoja nuo kelių šimtų eurų), bet leidžia greitai palyginti savo jutiklio rodmenis su tiksliu etalonu. Šis metodas ypač naudingas, jei reikia kalibruoti daug jutiklių arba jei kalibravimas turi būti dokumentuotas (pavyzdžiui, pramonėje ar mokslinėse laboratorijose).
Programinė kalibravimo dalis
Daugelis šiuolaikinių išmaniųjų drėgmės jutiklių turi programinę kalibravimo funkciją. Tai reiškia, kad nebūtina fiziškai keisti jutiklio – pakanka programiškai įvesti pataisą.
Paprastai tai daroma per gamintojo programėlę. Pavyzdžiui, atlikę druskos testo kalibraciją ir nustatę, kad jutiklis rodo 4% per mažai, programėlėje galite įvesti offset reikšmę +4%. Po to visi būsimi matavimai bus automatiškai koreguojami.
Kai kurie pažangesni jutikliai leidžia įvesti ne tik offset (pastovų nukrypimą), bet ir kalibruoti keliuose taškuose. Tai reiškia, kad galite pasakyti jutikliui: „kai tikroji drėgmė 33%, tu rodo 31%, o kai tikroji drėgmė 75%, tu rodo 73%”. Jutiklis tada sukuria kalibracinę kreivę ir automatiškai taiso rodmenis visame diapazone.
Svarbu suprasti, kad programinė kalibracija neištaiso fizinių jutiklio problemų. Jei jutiklio elementas yra užterštas ar pažeistas, jokia programinė korekcija nepadės. Todėl prieš kalibruojant verta fiziškai apžiūrėti jutiklį ir, jei reikia, švelniai nuvalyti jautrųjį elementą.
Kalibracija skirtingose temperatūrose ir aplinkose
Čia prasideda sudėtingesni dalykai. Santykinė oro drėgmė labai priklauso nuo temperatūros. Tas pats absoliutus vandens garų kiekis ore gali reikšti 80% drėgmę esant 15°C ir tik 50% drėgmę esant 25°C.
Dėl šios priežasties idealiu atveju jutiklis turėtų būti kalibruojamas toje temperatūroje, kurioje jis bus naudojamas. Jei jūsų jutiklis dirbs šaldytuve (apie 4°C), kalibravimas kambario temperatūroje (20°C) gali duoti netikslių rezultatų.
Profesionaliose sistemose naudojamos specialios klimato kameros, kuriose galima kontroliuoti tiek temperatūrą, tiek drėgmę. Jos leidžia kalibruoti jutiklius įvairiomis sąlygomis ir sukurti tikslią kompensacijos lentelę. Tačiau tokia įranga kainuoja tūkstančius eurų ir naudojama tik profesionaliose laboratorijose.
Namų sąlygomis galite bent jau atlikti kalibraciją keliose vietose – pavyzdžiui, šiltame kambaryje ir vėsioje rūsyje. Tai padės suprasti, ar jūsų jutiklis turi temperatūrinį dreifą. Jei pastebite, kad nukrypimas keičiasi priklausomai nuo temperatūros, tai gali būti ženklas, kad jutiklis yra prastos kokybės arba jau pasenęs.
Priežiūra ir ilgalaikis tikslumas
Kalibravimas nėra vienkartinis dalykas. Net po idealios kalibracijos jutiklis laikui bėgant vėl nukryps. Kiek greitai tai įvyks, priklauso nuo daugelio veiksnių.
Pirmiausia – aplinkos sąlygos. Jei jutiklis naudojamas stabilios drėgmės ir temperatūros aplinkoje, jis išliks tikslus ilgiau. Jei jutiklis nuolat patiria ekstremalius svyravimus (pavyzdžiui, nuo labai sauso iki labai drėgno oro), jis greičiau nusidėvės.
Antra – oro kokybė. Dulkės, dūmai, chemikalai – visa tai gali užteršti jutiklio elementą. Ypač jautrūs jutikliai yra virtuvėse (riebalų garai), rūkymo patalpose ar pramonėje. Jei naudojate jutiklį tokiose aplinkose, kalibravimas gali būti reikalingas kas kelis mėnesius.
Trečia – paties jutiklio kokybė. Pigūs jutikliai gali nukrypti per kelias savaites, o profesionalūs – išlikti tikslūs metus ar ilgiau. Dažniausiai kaina atspindi kokybę, nors ne visada.
Praktinis patarimas: užsirašykite kalibravimo datą ir rezultatus. Tai padės sekti, kaip greitai jūsų jutiklis nukrypsta. Jei pastebite, kad kalibravimo reikia vis dažniau, tai gali būti ženklas, kad laikas keisti jutiklį nauju.
Fizinė priežiūra taip pat svarbi. Daugelio jutiklių jautrusis elementas yra matomas – tai gali būti mažas tinklelis ar anga korpuse. Kartais pakanka švelniai nupūsti dulkes arba atsargiai nuvalyti minkštu šepetėliu. Tik niekada nenaudokite vandens ar cheminių valiklių – tai gali visam laikui sugadinti jutiklį.
Kada kalibravimas nebepadeda ir ką daryti toliau
Kartais pasitaiko situacijų, kai kalibravimas nebepadeda. Jei po kalibravimo jutiklis vis tiek rodo nestabilius ar nelogiškus rodmenis, problema gali būti rimtesnė.
Vienas dažnas požymis – jutiklis rodo labai skirtingus rodmenis per trumpą laiką, nors aplinkos sąlygos nekito. Pavyzdžiui, per kelias minutes drėgmė šokinėja nuo 40% iki 60% ir atgal. Tai paprastai reiškia, kad jutiklio elementas yra pažeistas ar elektronika nebeveikia tinkamai.
Kitas požymis – jutiklis „įstringa” ties tam tikra reikšme. Pavyzdžiui, nesvarbu, kokios sąlygos, jis visada rodo apie 50%. Arba priešingai – rodo ekstremalius rodmenis (0% arba 100%), kurie akivaizdžiai neteisingi. Tokiais atvejais kalibravimas nepadės – reikia keisti jutiklį.
Dar viena problema gali būti susieta su pačia išmaniąja dalimi. Jei jutiklis siunčia duomenis belaidžiu ryšiu, problema gali būti ne matavimo, o perdavimo dalyje. Patikrinkite, ar baterijos nėra išsekusios, ar ryšys su valdymo centru yra stabilus. Kartais tai, kas atrodo kaip kalibravimo problema, iš tikrųjų yra ryšio ar programinės įrangos klaida.
Jei turite garantiją, prieš bandydami kalibruoti patys, patikrinkite gamintojo rekomendacijas. Kai kurie gamintojai siūlo nemokamą kalibravimo paslaugą arba gali pakeisti netikslų jutiklį. Tačiau dažniausiai paprastas kalibravimas druskos metodu yra visiškai saugus ir neturėtų pažeisti garantijos.
Praktinė išmintis ir kaip išlaikyti tikslumą
Dabar, kai suprantate kalibravimo principus, keletas praktinių patarimų, kaip išlaikyti jutiklius tiksliais ilgą laiką.
Pirma, nekabinkite jutiklių tiesiogiai prie drėgmės šaltinių ar oro srautų. Jei jutiklis kabės virš arbatinuko ar šalia oro kondicionieriaus išpūtimo, jis rodys labai vietines, o ne bendras kambario sąlygas. Be to, nuolatiniai ekstremalūs poveikiai greitina nusidėvėjimą.
Antra, jei naudojate kelis jutiklius, palyginkite jų rodmenis tarpusavyje. Tai paprasčiausias būdas pastebėti, kad kažkas ne taip. Jei visi rodo panašiai, greičiausiai visi yra tikslūs (arba visi vienodai nukrypę, bet tai rečiau).
Trečia, pasitikrinkite jutiklius sezonų sandūroje. Rudenį, kai pradedame šildyti namus, ir pavasarį, kai baigiame, oro sąlygos viduje labai keičiasi. Tai geras metas patikrinti, ar jutikliai vis dar rodo tiksliai.
Ketvirta, jei naudojate jutiklius svarbiems dalykams – pavyzdžiui, orchidėjų auginimui ar meno kūrinių saugojimui – investuokite į kokybiškesnius jutiklius ir kalibruokite juos reguliariai. Pigus jutiklis gali būti geras orientyras, bet ne tikslus matavimo įrankis.
Galiausiai, nepamirškit, kad drėgmės jutikliai yra tik įrankiai. Jie padeda suprasti aplinką, bet neturėtų būti vienintelis sprendimų šaltinis. Jei jutiklis rodo, kad drėgmė ideali, bet jūsų augalai vysta arba langai rasoja, pasitikėkite savo akimis ir patyrimu. Galbūt jutiklis vis dėlto reikalauja kalibravimo, arba galbūt problema yra ne drėgmėje, o kur kitur.
Kalibravimas nėra sudėtinga procedūra, bet ji reikalauja kantrybės ir kruopštumo. Druskos metodas veikia puikiai, jei tik suteikiate pakankamai laiko sistemai stabilizuotis. O reguliari priežiūra ir periodiniai patikrinimai užtikrins, kad jūsų išmanieji drėgmės jutikliai išliks patikimi pagalbininkai ilgus metus.
